UCloud UWAN实现跨地域组网

UWAN智联是UCloud推出的SDWAN接入服务，为企业各门店和分支机构提供就近接入、加密传输、一键互联的智能组网功能。企业可通过「UWAN智联+UGN云联网」整体解决方案实现分支机构/门店网络到云上资源、托管网络和其他私有站点的互联互通。

需求背景：客户现有UCloud华北一和UCloud上海二两个地域资源，由于管理需要，需要将华北一和上海二的内网通过VPN打通。整体网络架构规划如下图，最终通过UWAN+UGN的组合，实现华北一VPC192.168.20.0/24和上海二VPC10.60.60.0/24内网打通。

温馨提醒：涉及多业务、同地域、跨地域组网等场景，需要确保需要联通的VPC不能重叠，所以业务方要提前做好VPC规划。

场景一：SD-WAN跨地域VPC互联—本次实验

注：当然如果两端都在UCloud云端，可以直接通过UGN跨地域专线内网打通华北一VPC和上海二VPC，但是需要额外UGN跨地域专线成本。本案例主要介绍通过VPN的实现方式。

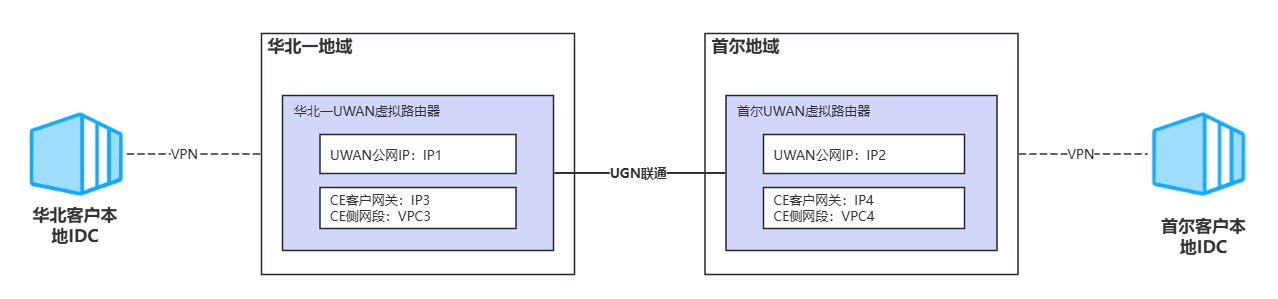

场景2：SD-WAN全球组网或跨境办公

场景3：SD-WAN云上云下互通



一、华北一侧配置

1.1 UWAN配置

https://console.ucloud.cn/uwan/




创建完成后，点击详情，可以查看UWAN的外网IP地址


如下图，可以看到华北一的UWAN的IP地址为117.50.77.7

1.2 华北一侧创建CE客户网关

华北一的UWAN客户CE网关地址，要填写，上海二UWAN的IP地址。


点击继续完成VPN隧道的配置，其中IPSec配置部分，CE侧网段配置为上海二VPC网段：10.60.60.0/24

二、上海二侧配置

同华北一配置方法



上海UWAN-华北一CE网关配置


上海UWAN-CE网关IPSec配置

三、UGN配置：打通同地域UWAN和VPC

3.1 华北一UWAN路由器与华北一VPC联通

3.2 上海二UWAN路由器与上海二VPC联通

3.3 网络连通性测试

华北一VPC 主机192.168.20.20 ping测上海二VPC主机10.60.60.60
